A partir de los archivos de fabricación de tu programa de esquemas, la app fresa una placa de una cara en tres pasos: Aislar (un buril fino separa las pistas entre sí), Taladrar y Recortar.
Leer los archivos

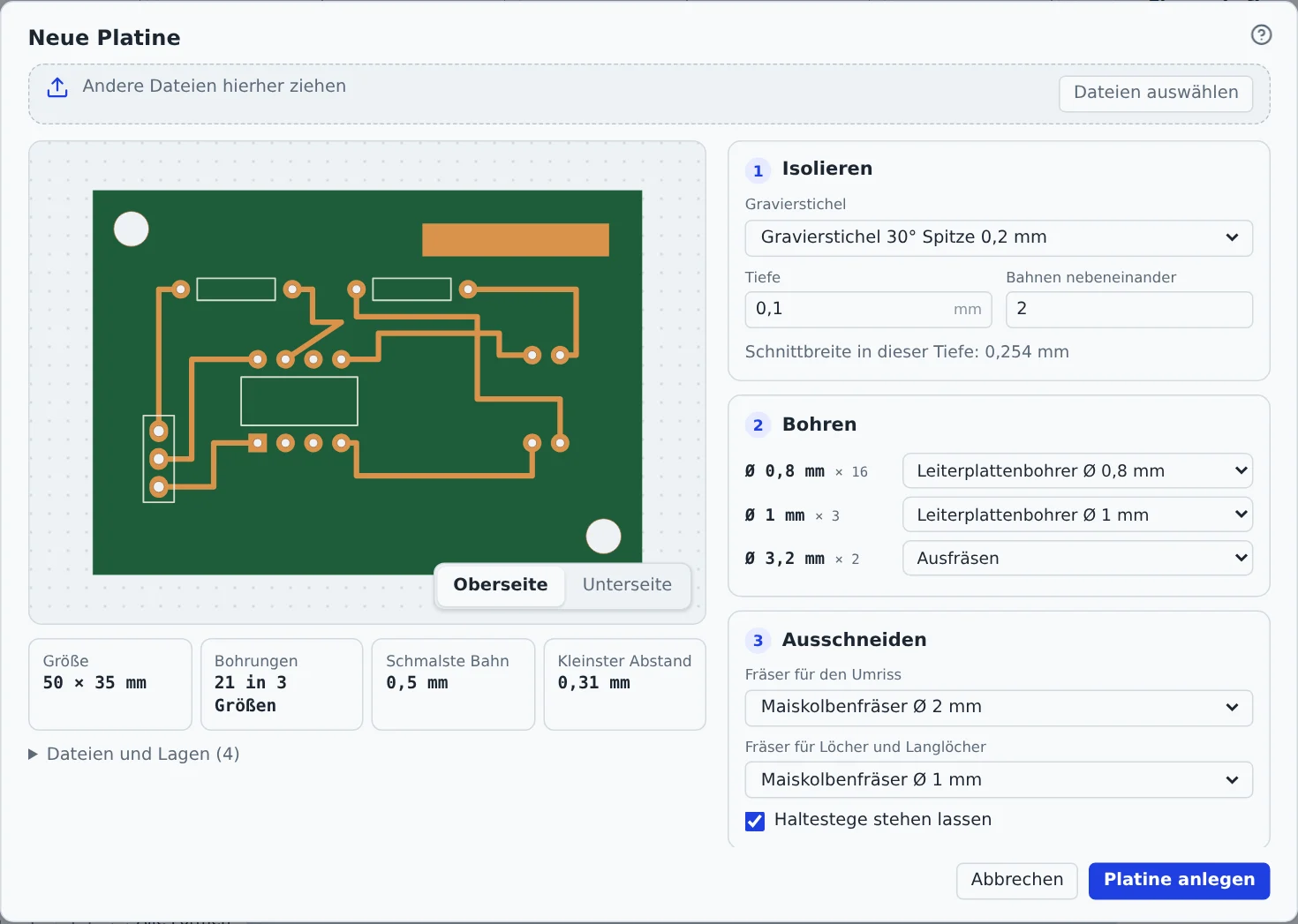

Elige Archivo → Nuevo → Placa de circuito electrónica o, en la ventana «Importar», la tarjeta Placa de circuito (Gerber). Después arrastra a la ventana el ZIP con los archivos de fabricación o archivos sueltos. Los archivos Gerber y de taladrado que arrastres directamente al lienzo también abren la ventana.
La app lee Gerber (RS-274X con atributos X2) y archivos de taladrado en formato Excellon de KiCad, EasyEDA, Eagle, Altium y Fritzing. Reconoce qué capa es cada archivo por su contenido y su nombre. En Archivos y capas puedes cambiar cualquier asignación o excluir un archivo con «No usar».
Si falta el contorno, la app estima el borde a partir del cobre y los taladros con un margen de 2 mm. En la vista previa aparece entonces discontinuo.
Elegir la cara
Si la placa lleva cobre en ambas caras, elige bajo la vista previa Cara superior o Cara inferior. Cada cara es un proyecto propio. La cara inferior aparece reflejada, tal como queda en la máquina después de darle la vuelta.
Aislar
Un buril de grabado con punta en V fresa alrededor de cada superficie de cobre. La anchura de la trayectoria depende de la punta, el ángulo y la profundidad. La ventana muestra el ancho de corte para la profundidad elegida. Con Pasadas una junto a otra (1 a 5) aumenta la separación entre las pistas, lo que facilita la soldadura.
Viene preseleccionado el buril más robusto cuyo ancho de corte todavía cabe entre las pistas más próximas. Los puntos estrechos marcados en rojo son más estrechos que el ancho de corte; allí las pistas quedan unidas. Elige entonces un buril más fino o menos profundidad. Lo habitual son 0,05 a 0,1 mm de profundidad, porque la capa de cobre suele tener solo 0,035 mm de espesor.
Taladrar
Para cada diámetro, la app propone una broca adecuada de la biblioteca. Los diámetros parecidos los taladra la misma broca. Los agujeros sin broca adecuada (por ejemplo, los de fijación) y los agujeros alargados se fresan. Para ello eliges una fresa fina en «Recortar».
Recortar y placa virgen
Una fresa de mazorca recorta la placa por su borde. Los puentes de sujeción la mantienen fija hasta el final. Los recortes dentro de la placa se fresan por su interior. Para la placa virgen indicas el espesor (normalmente 1,6 mm) y el margen alrededor de la placa.
El proyecto terminado
Crear placa genera las capas «Aislar cobre», «Taladrar Ø …» para cada broca, «Fresar agujeros», «Recortar contorno» y la capa oculta «Serigrafía» como orientación. El material es una placa de circuito con parámetros de corte adecuados. En la pestaña Fresado cada fresa aparece como programa propio, en el orden correcto.
Pega la placa virgen en toda su superficie con cinta de doble cara sobre un tablero de sacrificio plano. Basta una décima de milímetro de alabeo para que las pasadas de aislamiento tengan profundidades distintas. Palpa Z de nuevo después de cada cambio de fresa, consulta Palpar Z.
Palpar la altura
Casi ninguna placa virgen está totalmente plana. Basta una décima de milímetro de alabeo para que el buril no corte el cobre en un punto y frese demasiado hondo en otro. Por eso la máquina palpa la placa en una cuadrícula antes de aislar.
- Fija el origen como de costumbre y palpa Z sobre la placa.
- Coloca la pinza en el buril. El contacto opuesto debe tocar el cobre: una segunda pinza en el borde de la placa o la placa de palpado apoyada plana sobre el cobre, fuera de la zona de fresado. Ahora el propio buril es la sonda.
- Elige Máquina → Palpar altura … o Palpar altura en la ventana de la máquina.
- Comprobar el contacto: toca con un destornillador el buril y el cobre a la vez. El indicador cambia a «Contacto». Algunos controladores solo informan de la sonda durante el palpado; entonces pulsa Probar contacto: Z sube despacio 3 mm y, mientras se mueve, unes el buril y el cobre. El controlador se detiene al instante y la app indica «Contacto detectado». Si has comprobado el contacto de otro modo, marca Palpar sin comprobar el contacto.
Si el indicador no cambia, el controlador tampoco notará el contacto al palpar y el buril bajará hasta la profundidad de búsqueda dentro de la placa. Causas frecuentes: la pinza está suelta, el contacto opuesto no está sobre el cobre o el cobre está oxidado o barnizado. Frota brevemente el punto de contacto con un estropajo abrasivo fino. La profundidad de búsqueda es al principio de 0,5 mm por debajo de Z 0.

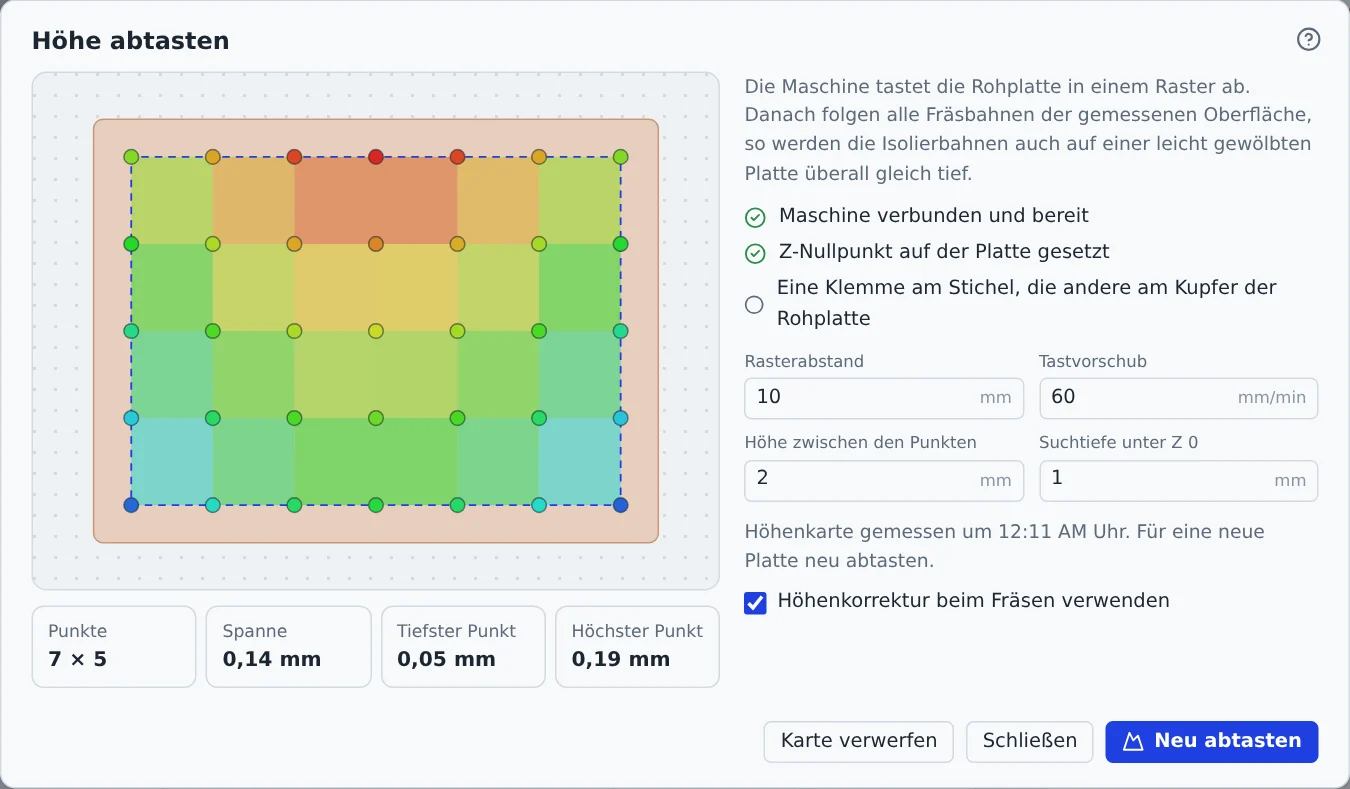

La máquina recorre los puntos en zigzag, sobre las trayectorias de fresado y un pequeño margen. El mapa muestra las zonas bajas en azul y las altas en rojo; debajo aparecen el punto más bajo, el más alto y el rango entre ambos. Si Usar corrección de altura al fresar está activado, todas las trayectorias siguen la superficie medida. Para ello, los recorridos largos se dividen en tramos de 1 mm y entre los puntos de la cuadrícula se interpola.
El mapa pertenece a la placa sujeta y se queda en el navegador hasta que vuelvas a palpar o lo descartes. Si el rango supera 0,5 mm, probablemente la placa no está bien apoyada; vuelve a pegarla. Después de un cambio de fresa, palpa Z en el mismo punto que antes y el mapa seguirá valiendo.
